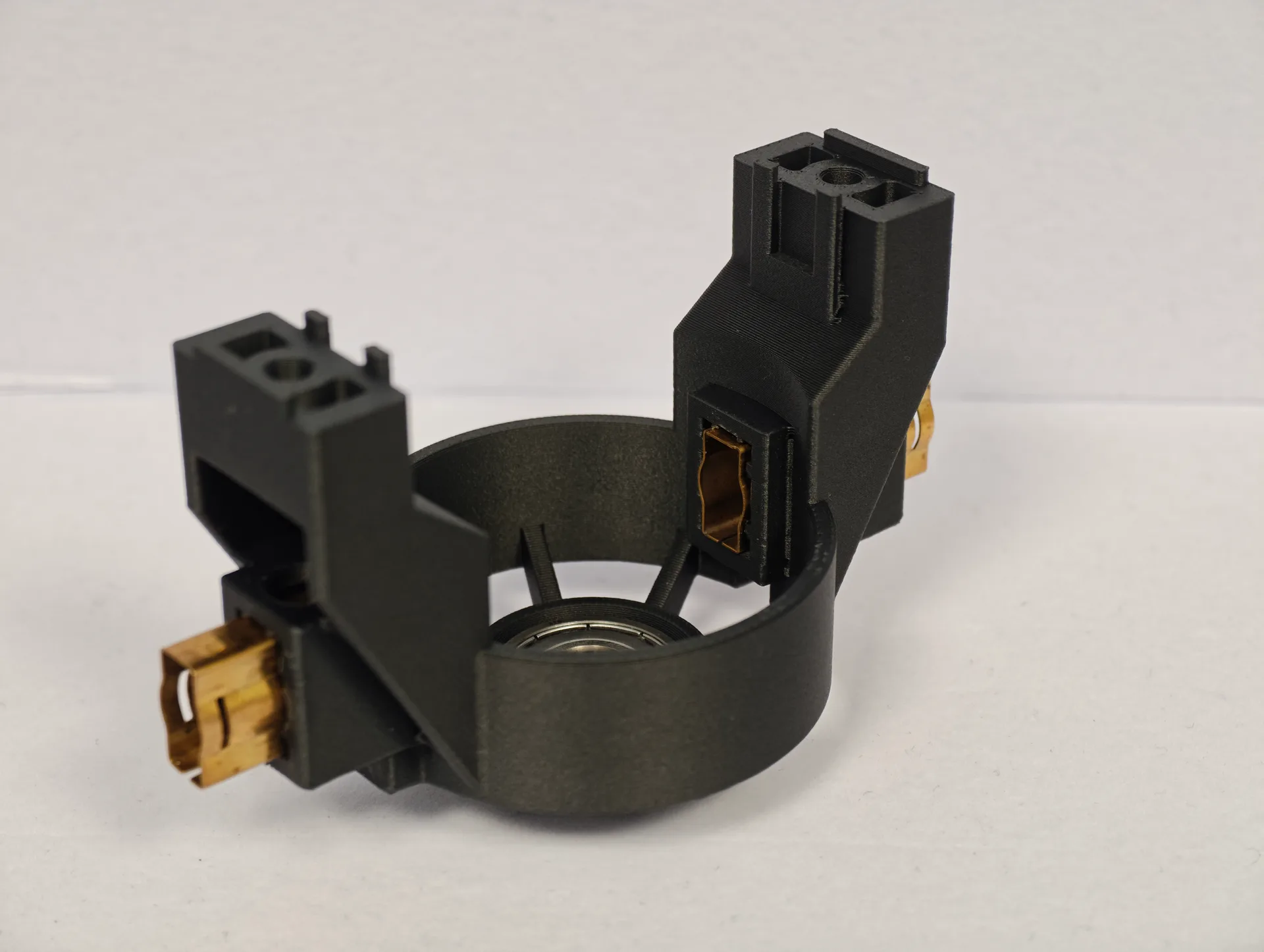

Náhradní držák rotoru pro válcový drtič PWH 2800 B2

U starších strojů se běžně stává, že výrobce už náhradní díly nedodává. Pokud se takový díl poškodí, provozovatel nemá kde koupit náhradu a řeší, jak stroj udržet v provozu.

Základní informace

• Zákazník: Soukromý zákazník z Petřvaldu
• Předmět realizace: Náhradní držák rotoru pro válcový drtič Parkside PWH 2800 B2

Požadavek zákazníka

Zákazník nás kontaktoval s poptávkou na náhradní držák rotoru do válcového drtiče PWH 2800 B2. Výrobce stroje oficiální náhradní díl nenabízí a není jej tedy kde sehnat.

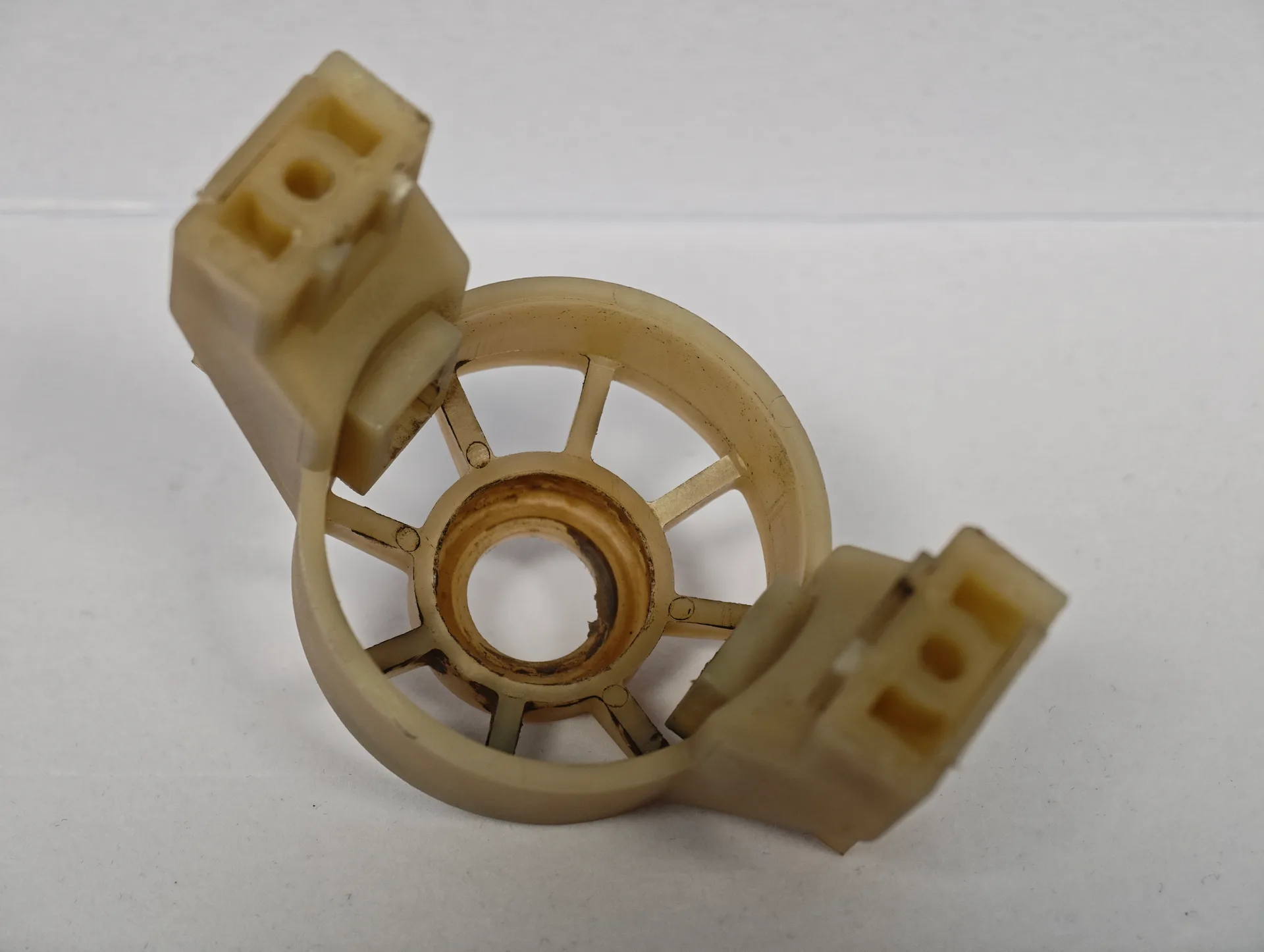

Od zákazníka jsme dostali poškozený kus s protáčejícím se ložiskem, zaměřili jej a zajistili jeho detailní 3D repliku, kterou jsme následně vytiskli ze vhodného materiálu.

Protože jsme v dílu od začátku viděli potenciál i mimo tuhle jednu zakázku, rozhodli jsme se vývoj modelu pro zákazníka rovnou spojit s nabídkou dílu pro servisy, které se těmito stroji zabývají.

Návrh a volba materiálu

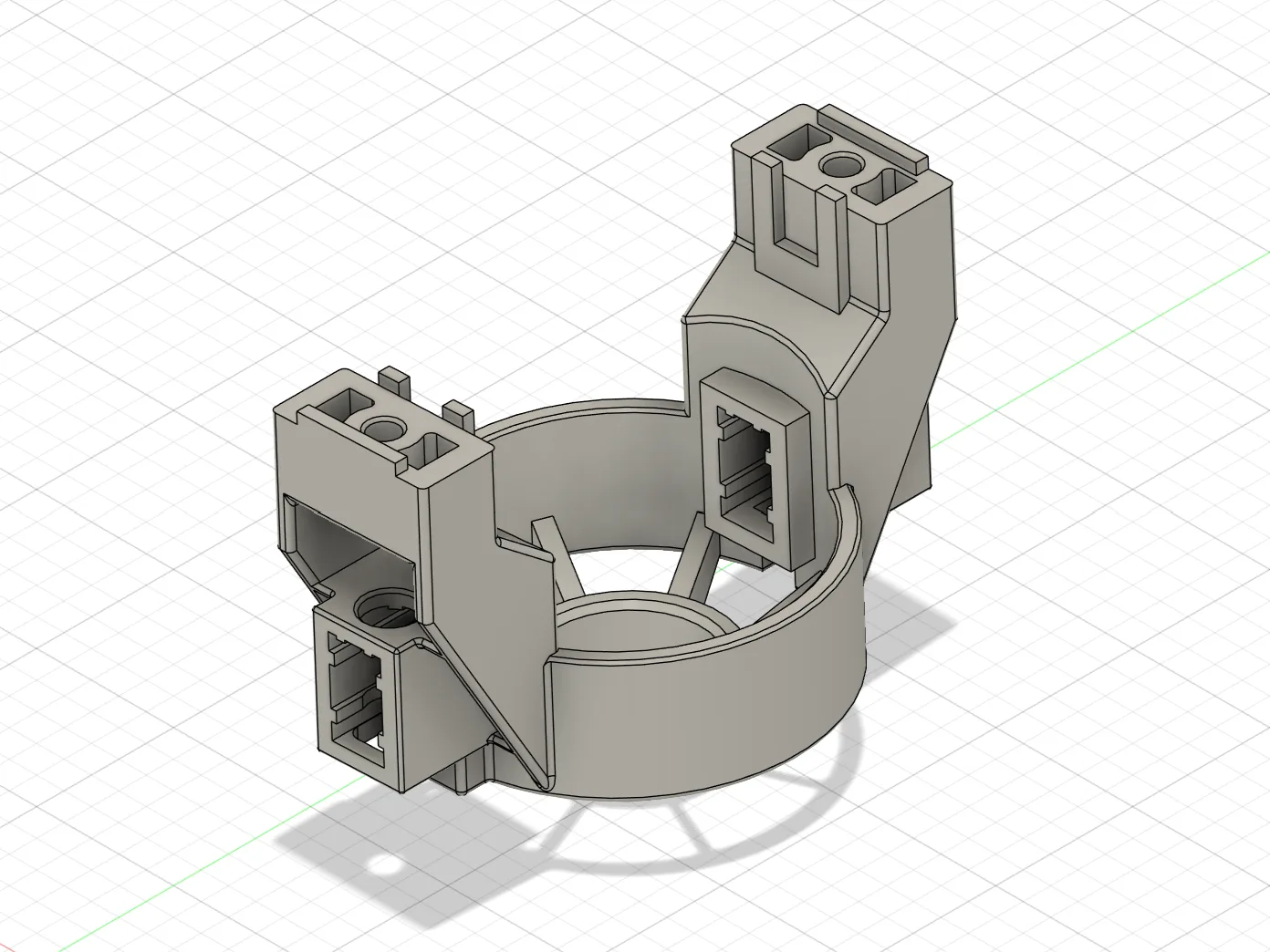

Podle originálu jsme díl vymodelovali v CAD softwaru Fusion 360. Následně jsme vytiskli PLA prototyp pro ověření správnosti designu.

Po odsouhlasení návrhu zákazníkem jsme model vytiskli ze dvou různých materiálů, z Nylonu a z PC Blend CF (Polykarbonátová směs s uhlíkovými vlákny). Tyto prototypy jsme podrobili zátěžovým a teplotním zkouškám. Na základě analýzy byl pro finální výrobek zvolen materiál PC Blend CF.

Jelikož jde o namáhaný díl, přizpůsobili jsme tomuto účelu i tisková data. Zvolili jsme 5 vnějších perimetrů a 35% výplň typu gyroid. Tato kombinace silné vnější skořepiny a organické vnitřní struktury dodává dílu mnohem vyšší pevnost než tištění se 100% výplní. Dle našich měření je tato kombinace materiálu a vnitřní struktury dokonce v mnoha ohledech pevnější než originální vstřikované díly.

Tolerance a přesné rozměry

U technických dílů, jako je tento, je důležité dbát také na rozměrovou přesnost. Zatímco u designových dílů milimetr nebo dva obvykle nehrají roli, u tohoto dílu to může znamenat rozdíl mezi správným uložením ložiska a příliš malým otvorem pro toto ložisko.

Veškeré materiály, které používáme, proto vždy podrobujeme precizní kalibraci, která zajišťuje jak co nejlepší vzhled, tak i rozměrovou stálost. Například u zde zvoleného materiálu máme změřenou smrštivost 0.83% a už při přípravě tiskových dat s touto skutečností počítáme, aby po vytištění a vychladnutí měl díl přesné rozměry.

Ačkoliv se jedná o technický díl, kvalita povrchu je pro nás vždy priorita. Proto jsme jako kontaktní vrstvu mezi podpůrnými strukturami a dílem samotným použili materiál HIPS, který zajišťuje jednoduché oddělení podpor a perfektní vzhled převisů.

Technická data

• Použitý materiál: PC Blend CF (Polykarbonátová směs s uhlíkovými vlákny)
• Sledované parametry: pevnost, rozměrová přesnost
• Počet vnějších perimetrů: 5
• Výplň: gyroid 35%
• Rozsah výroby: 40 náhradních dílů
• Doba realizace: 7 dní od zadání po odeslání celého setu

Budoucí využití

Veškerá tisková data jsme archivovali a zákazník tak u nás může kdykoli poptat nový náhradní díl. Zároveň jsme díl nabídli servisu v Česku a Německu, které se těmito stroji zabývají. Tyto servisy aktuálně poptaly 40 kusů těchto držáků.

Výhodou 3D tištěného řešení je, že není nutné náhradní díly objednávat na sklad. Jejich množství tak lze optimalizovat podle aktuální poptávky.

Výsledek pro zákazníka

• Nesehnatelný náhradní díl
• Díl z odolného materiálu PC Blend CF
• Přívětivou kusovou cenu
• Jistotu dostupnosti dílu bez nutnosti objednávat na sklad

Máte starší přístroj, ke kterému už výrobce nedodává náhradní díly? Ozvěte se nám.

Náhradní díl zvládneme vytvořit podle originálu i podle poškozeného kusu — a když zbyla jen ulomená část, domodelujeme ho z fotek a výkresů.
